Descrizione del prodotto
Caratteristiche:
La serie TAURUS 1-4: utensili pneumatici-idraulici per l'impostazione dei rivetti ciechi di Gesipa coprono in modo ideale quasi tutte le applicazioni. Il design economico, la perfetta maneggevolezza e gli accessori ben studiati rendono la serie TAURUS unica e flessibile.
Principio di modularità
Molte parti identiche, che possono essere utilizzate in tutte le unità, assicurano un ridotto inventario di ricambi e una facile manutenzione
Adattamento flessibile a nuove applicazioni
Questa diversità di varianti offre all'utente un elevato grado di flessibilità, in quanto ogni unità della serie TAURUS 1-4 può essere dotata di un'ampia gamma di parti aggiuntive o può essere convertita in base all'applicazione specifica.
Prestazioni
Forze di regolazione elevate con peso ridotto
Ciclo di lavoro veloce
Corsa ottimizzata per l'intera serie
Meccanismo di presa brevettato
Ganasce a guida forzata e pressione pneumatica
Presa sicura e senza scivolamenti dei mandrini
Un design per tutte le dimensioni
Vita utile estremamente lunga
Economia ed ecologia
Consumo economico di aria compressa grazie al doppio utilizzo: impostazione del rivetto ed estrazione del mandrino residuo
Massima efficienza economica e basso impatto ambientale
Aspirazione commutabile tramite interruttore a scorrimento bloccabile
Comfort e sicurezza sul lavoro
Impugnatura gommata di facile presa
Centro di gravità equilibrato
Vibrazioni ridotte e suono smorzato
Raccoglitore di mandrini con deflettore d'aria rotante
La valvola di sicurezza evita il sovraccarico
Rinculo molto basso
Nessuna espulsione del mandrino del rivetto quando il contenitore di raccolta viene svitato
Sistema brevettato di ganasce del mandrino
Le tre ganasce del mandrino scorrono positivamente in canali separati
Le ganasce del mandrino vengono premute sui mandrini con aria compressa anziché con la forza delle molle. Ciò avviene con una forza almeno dieci volte superiore rispetto ai metodi convenzionali.
Quando si attiva il processo di rivettatura, le ganasce del mandrino si bloccano improvvisamente sui mandrini a causa dell'alta pressione e solo allora inizia il movimento di trazione.
Vantaggi decisivi del sistema Gesipa:
L'utilizzo dell'intera corsa dell'utensile durante l'impostazione del rivetto garantisce operazioni di impostazione sicure.
L'immediata presa senza slittamento del mandrino del rivetto riduce l'abrasione e quindi il fastidioso imbrattamento
Le ganasce del mandrino non possono scivolare sul mandrino, l'usura delle ganasce del mandrino è notevolmente ridotta.
La lunga durata, la manutenzione ridotta e il basso fabbisogno di ricambi riducono i costi a lungo termine.
Doppio utilizzo dell'aria compressa necessaria per il processo di fissaggio: prima per il fissaggio del rivetto cieco e poi per l'espulsione del mandrino residuo. Il doppio uso dell'aria compressa non richiede quindi una costosa aria compressa fresca, che viene continuamente consumata con altri dispositivi disponibili in commercio, solo per espellere il mandrino. Infine, ma non meno importante, questo significa che le emissioni di rumore sono estremamente ridotte con la serie di dispositivi TAURUS.
Caratteristiche:
Pressione di esercizio: da 5 a 7 bar
Attacco tubo flessibile: 6 mm Ø (1/4")
Consumo d'aria: circa 4,8 l per rivetto
Forza di regolazione: 14.000 N a 5 bar
Corsa dell'utensile: 25 mm
Campo di applicazione:
Imposta rivetti ciechi fino a 6,4 mm di Ø di tutti i materiali (mandrino Ø max. 4,5 mm)
Dotazione:

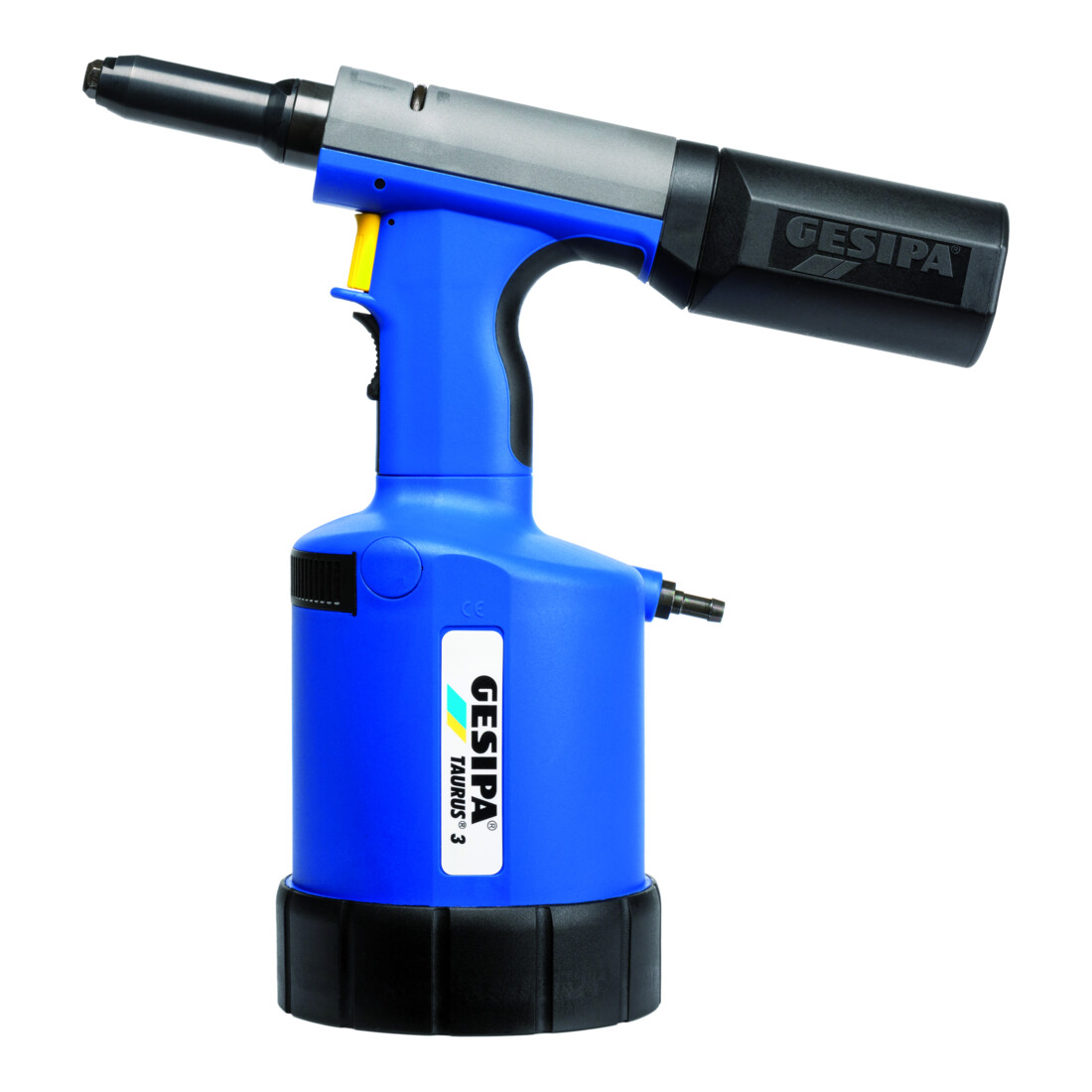

Utensile per l'impostazione dei rivetti ciechi TAURUS 3
Naso: 17/36, 17/40 e 17/45
Chiave di montaggio SW12/14, SW14/17
Flacone di olio idraulico da 100 ml
Contenitore per la ricarica dell'olio
Istruzioni per l'uso con elenco delle parti di ricambio
