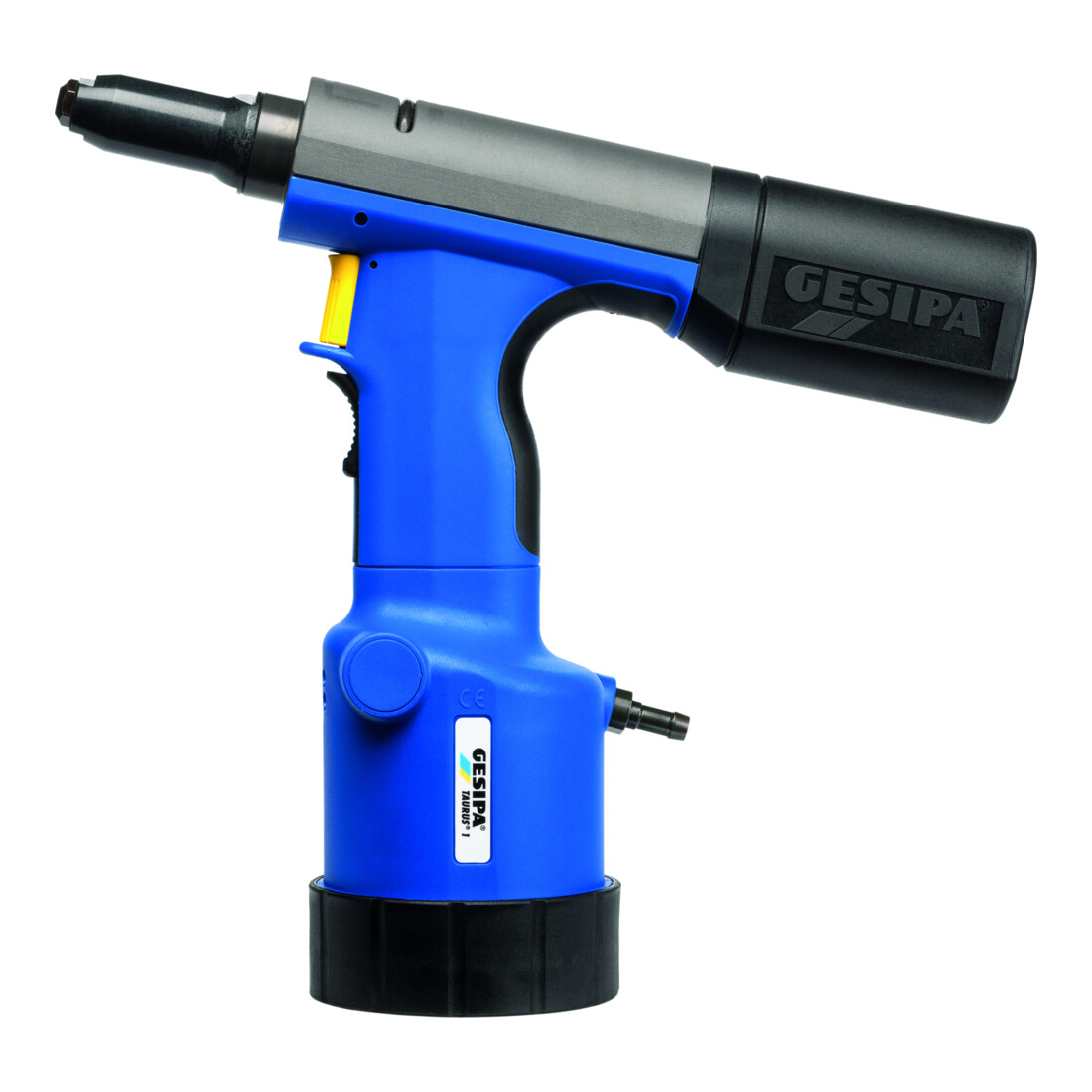

Gesipa Strumento di regolazione per rivetti ciechi TAURUS 1 con contenitore di raccolta PH 2000

Caratteristiche:

• La serie TAURUS 1-4: utensili pneumatici-idraulici per l'impostazione dei rivetti ciechi di Gesipa coprono in modo ideale quasi tutte le applicazioni. Il design economico, la perfetta maneggevolezza e gli accessori ben studiati rendono la serie TAURUS unica e flessibile.

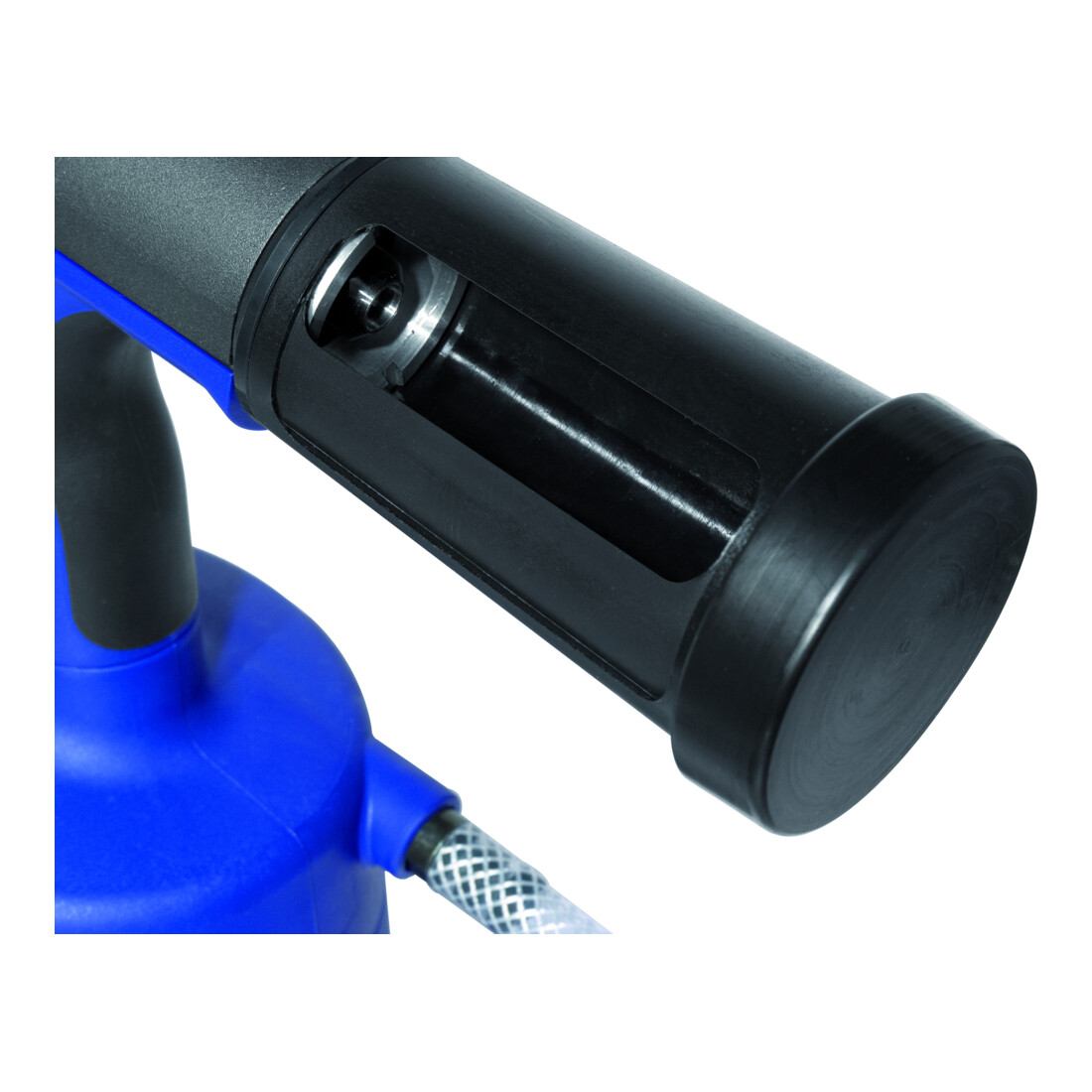

Contenitore di raccolta PH2000

• Il grande contenitore di raccolta fisso della PH 2000 è girevole, molto robusto e particolarmente adatto a mandrini lunghi da 50 a 70 mm. Il vassoio di raccolta è adatto a tutte le versioni TAURUS 1-4.

Principio di modularità

• Molte parti identiche che possono essere utilizzate in tutte le unità garantiscono un ridotto inventario di ricambi e una facile manutenzione
• Adattamento flessibile a nuove applicazioni
• Questa diversità di varianti offre all'utente un elevato grado di flessibilità, in quanto ogni unità della serie TAURUS 1-4 può essere dotata di un'ampia gamma di parti aggiuntive o può essere convertita in base all'applicazione specifica.

Prestazioni

• Forze di regolazione elevate con peso ridotto
• Ciclo di lavoro veloce
• Corsa ottimizzata per l'intera serie

Meccanismo di presa brevettato

• Ganasce a guida forzata e pressione pneumatica
• Presa sicura e senza scivolamenti dei mandrini
• Un design per tutte le dimensioni
• Vita utile estremamente lunga

Economia ed ecologia

• Consumo economico di aria compressa grazie al doppio utilizzo: impostazione del rivetto ed estrazione del mandrino residuo
• Massima efficienza economica e basso impatto ambientale
• Aspirazione commutabile tramite interruttore a scorrimento bloccabile

Comfort e sicurezza sul lavoro

• Impugnatura gommata di facile presa
• Centro di gravità equilibrato
• Vibrazioni ridotte e suono smorzato
• Raccoglitore di mandrini con deflettore d'aria rotante
• La valvola di sicurezza evita il sovraccarico
• Rinculo molto basso
• Nessuna espulsione del mandrino del rivetto quando il contenitore di raccolta viene svitato

Sistema brevettato di ganasce del mandrino

• Le tre ganasce del mandrino scorrono positivamente in canali separati
• Le ganasce del mandrino vengono premute sui mandrini con aria compressa anziché con la forza delle molle. Ciò avviene con una forza almeno dieci volte superiore rispetto ai metodi convenzionali.
• Quando si attiva il processo di rivettatura, le ganasce del mandrino si bloccano improvvisamente sui mandrini a causa dell'alta pressione e solo allora inizia il movimento di trazione.

Vantaggi decisivi del sistema Gesipa:

• L'utilizzo dell'intera corsa dell'utensile durante l'impostazione del rivetto garantisce operazioni di impostazione sicure.
• La presa immediata e senza slittamento del mandrino del rivetto riduce l'abrasione e quindi il fastidioso imbrattamento
• Le ganasce del mandrino non possono scivolare sul mandrino, l'usura delle ganasce del mandrino è notevolmente ridotta.
• La lunga durata, la manutenzione ridotta e il basso fabbisogno di ricambi riducono i costi a lungo termine.
• Doppio utilizzo dell'aria compressa necessaria per il processo di fissaggio: prima per il fissaggio del rivetto cieco e poi per l'espulsione del mandrino residuo. Il doppio uso dell'aria compressa non richiede quindi una costosa aria compressa fresca, che viene continuamente consumata con altri dispositivi disponibili in commercio, solo per espellere il mandrino. Infine, ma non meno importante, questo significa che le emissioni di rumore sono estremamente ridotte con la serie di dispositivi TAURUS.

Caratteristiche:

• Pressione di esercizio: da 5 a 7 bar
• Attacco tubo flessibile: 6 mm Ø (1/4")
• Consumo d'aria: circa 1,0 l per rivetto
• Forza di regolazione: 4.200 N a 5 bar
• Corsa dell'utensile: 15 mm

Campo di applicazione:

• Imposta rivetti ciechi da 2,4 a 3,2 mm di Ø di tutti i materiali e fino a 4 mm di Ø di alluminio/acciaio (mandrino Ø max. 2,5 mm)

Dotazione:

• Utensile per l'impostazione dei rivetti ciechi TAURUS 1
• Naso: 17/18, 17/20 e 17/22
• Chiave di montaggio SW12/14, SW14/17
• Flacone di olio idraulico 100 ml
• Contenitore per la ricarica dell'olio
• Istruzioni per l'uso con elenco delle parti di ricambio

EAN/GTIN: 04007081020978
